2個以上の部材の接合部に、熱又は圧力もしくはその両者を加え、必要があれば適当な溶加材を加えて、接合部が連続性を持つ一体化された1つの部材とする接合方法の「溶接」

鉄骨の工場溶接
鉄骨造建築の主要構造部の鉄骨の溶接部などに、不良がないかチェックする「溶接検査」があります。
この検査は、1998年（バブル期の頃）の鉄骨造の不良から改正建築基準法が施行され、鉄骨製作会社が行う「自主検査100％」とは別に、第三者に委託し検査を行う「第三者検査30％」と設計監理者の吉野聡建築設計室　吉野も30％の検査を行います。

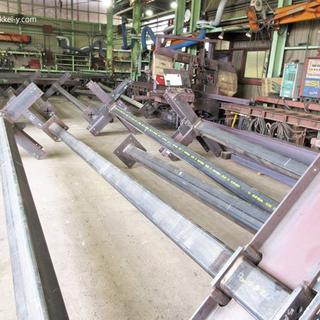

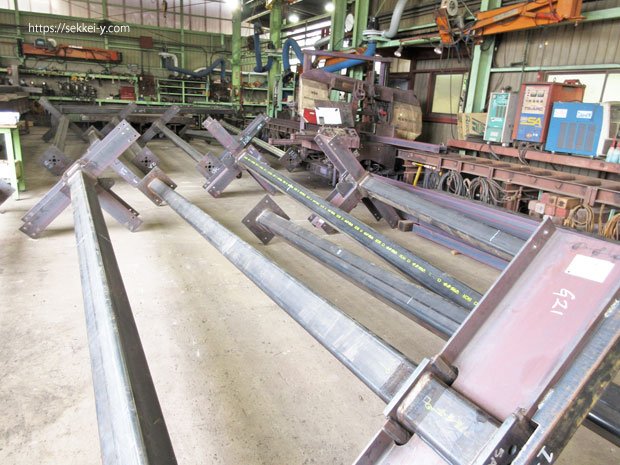

鉄骨造　製作工場製品検査

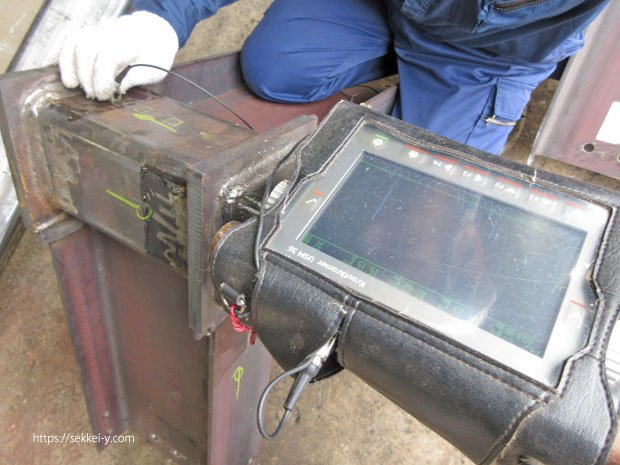

溶接部　超音波検査

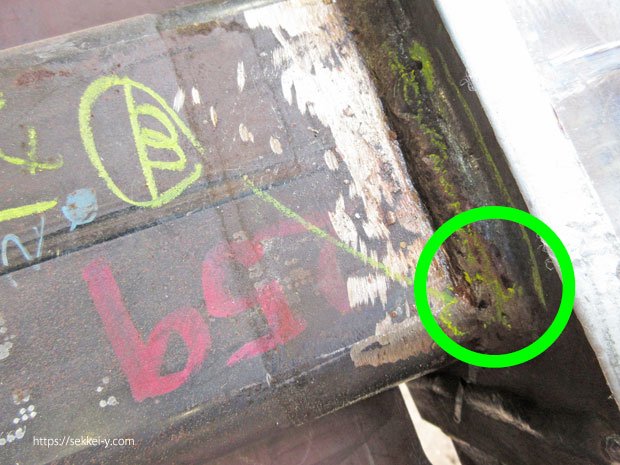

溶接部の欠損ヶ所。
更に詳細確認を行うと、溶接の仕上のピンホールと言う事を確認ですが、この箇所の再施工を指示してます。

このように、目視や超音波探傷試験を用いて行う検査は、鋼材に超音波を伝搬させ反射した信号を受信し、きずの位置や大きさを測定する試験方法です。
手法は大きく分けて垂直探傷法と斜角探傷法があり、垂直探傷法は試験面に対し超音波を垂直に伝搬させる方法です。斜角探傷法は試験面に対し超音波を斜めに伝搬させる方法です。
今回の検査を行う前には、工場の自主検査100％を行った上で、監理者の検査（抜き取り率30.0％）を行い、全ての合格（100％）です。
全ての検査をクリアし、これから鉄骨造の建築現場に搬入され建て方が行なわれます。
現場でも、柱・梁・筋交い・床板が設計図面通りの寸法・形状・配置で施工されていることを確認しながら、現場溶接についてはも外観検査、超音波探傷試で確認します。
このように、鉄骨造の建築の構造材においても、様々な検査・確認・現場監理があります。
