鉄骨造建築の主要構造部の鉄骨の溶接部などに、不良がないかチェックする「溶接検査」があります。
この検査は、1998年(バブル期の頃)の鉄骨造の不良から改正建築基準法が施行され、鉄骨製作会社が行う「自主検査」とは別に、第三者に委託し検査を行う「第三者検査」で行われています。
その検査内容を、設計監理者の吉野聡建築設計室 吉野が確認します。

超音波探傷試験は、鋼材に超音波を伝搬させ反射した信号を受信し、きずの位置や大きさを測定する試験方法です。
手法は大きく分けて垂直探傷法と斜角探傷法があり、垂直探傷法は試験面に対し超音波を垂直に伝搬させる方法です。
斜角探傷法は試験面に対し超音波を斜めに伝搬させる方法です。
今回の試験は、参考に鋼材と鋼材を不良溶接で接合した部材の確認です。

鋼材と鋼材の不良溶接
参考に行った鋼材と鋼材の不良溶接

溶接部の超音波探傷試験
溶接部の超音波探傷試験

溶接部の超音波探傷試験 不良ヶ所
溶接部の超音波探傷試験 不良ヶ所(赤い□)

実際の鉄骨造の建築で構造材の不良溶接が確認されたときは、ただしく補修を行います。
「表面欠陥の場合」
表面欠陥の一般的な補修方法はまず、本溶接と同種の溶接棒で肉盛りし、その後グラインダで完成させます。
このとき、母材に傷をつけないように注意する必要があります。
また、品質に影響を及ぼすおそれがある場合は接合部を除去して補修します。
「内部欠陥の場合」
内部溶接ではガウジングで溶接部をしっかりと取り除いたあと、本溶接と同様に再溶接を行います。

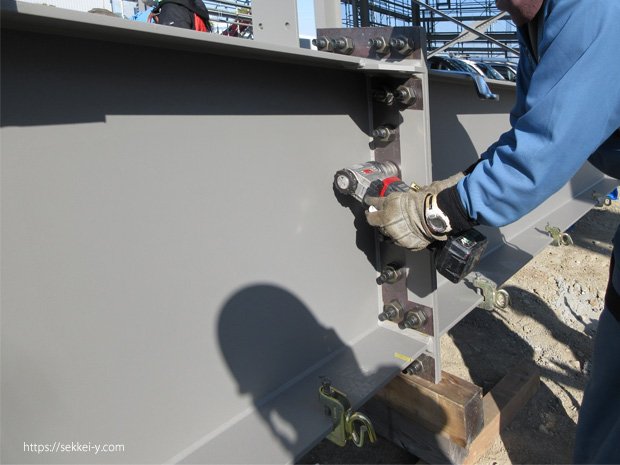

鉄骨造には大きく分けて2つの接合方法があります。
1つは高力ボルト接合、2つめが溶接接合です。
その溶接には「隅肉溶接、突き合わせ溶接」があり、それぞれに基準があります。

企業、事務所、工場、倉庫、店舗、飲食店、アパート、マンション、住宅、各種病院・歯科医院、公共建築などのデザイン・設計・監理。
耐震診断、耐震補強設計、耐力度調査、建築確認申請手続き、
特殊建築物定期報告書検査作成

山梨県甲府市
吉野聡建築設計室
山梨県 甲府市 徳行3-3-25
TEL 055-222-6644
FAX 055-222-6100
mail   yao@ruby.plala.or.jp
Web   https://sekkei-y.com
facebook https://www.facebook.com/yaosekkei

鉄骨造の建築 製品検査の溶接検査

2個以上の部材の接合部に、熱又は圧力もしくはその両者を加え、必要があれば適当な溶加材を加えて、接合部が連続性を持つ一体化された1つの部材とする接合方法の「溶接」

鉄骨の溶接

鉄骨の工場溶接
鉄骨造建築の主要構造部の鉄骨の溶接部などに、不良がないかチェックする「溶接検査」があります。
この検査は、1998年(バブル期の頃)の鉄骨造の不良から改正建築基準法が施行され、鉄骨製作会社が行う「自主検査」とは別に、第三者に委託し検査を行う「第三者検査」で行われています。
その検査内容を、設計監理者の吉野聡建築設計室 吉野が確認します。

超音波検査

超音波探傷試験は、鋼材に超音波を伝搬させ反射した信号を受信し、きずの位置や大きさを測定する試験方法です。
手法は大きく分けて垂直探傷法と斜角探傷法があり、垂直探傷法は試験面に対し超音波を垂直に伝搬させる方法です。斜角探傷法は試験面に対し超音波を斜めに伝搬させる方法です。
今回の試験は、総数168ヶ所のうち52ヶ所の検査(抜き取り率30.9%)を行い、全ての合格(100%)の合格です。
全ての検査をクリアし、鉄骨造の建築現場に搬入され建て方が行なわれます。
現場でも、柱・梁・筋交い・床板が設計図面通りの寸法・形状・配置で施工されていることを確認します。
また、現場溶接についてはも外観検査、超音波探傷試で確認します。
このように、鉄骨造の建築の構造材においても、様々な検査・確認・現場監理があります。

明日のブログは、溶接部の超音波探傷試験で不良ヶ所はどのような検査結果(表示)されるのかをUPさせて頂きます。

企業、事務所、工場、倉庫、店舗、飲食店、アパート、マンション、住宅、各種病院・歯科医院、公共建築などのデザイン・設計・監理。
耐震診断、耐震補強設計、耐力度調査、建築確認申請手続き、
特殊建築物定期報告書検査作成

山梨県甲府市
吉野聡建築設計室
山梨県 甲府市 徳行3-3-25
TEL 055-222-6644
FAX 055-222-6100
mail   yao@ruby.plala.or.jp
Web   https://sekkei-y.com
facebook https://www.facebook.com/yaosekkei

鉄骨造の建築 鉄骨工場の製品検査

建築の構造の1つである「鉄骨造」(S造)
鉄骨造とは、鉄骨を構造材料としてつくる工法・構造の事です。
鉄骨は燃えにくく強度が高い。
重量鉄骨造と軽量鉄骨造の2種類があり、軽量鉄骨造は、軽量形鋼と呼ばれる鋼材で家の骨組みを組み上げる工法です。
設計の自由度が高く、耐久力があり、開口部が広くとれるのが特徴となります。
重量鉄骨造は、H形鋼やL形鋼、C形鋼などの鋼材を、溶接または高力ボルトで接合してつくる工法です。
鉄骨自体がとても丈夫なので大きな空間も可能です。
軽量鉄骨造よりさらに設計の自由度が広がり、耐用年数も長くなります。

鉄骨造のメインである鉄骨工事。
鉄工所などで行う鉄骨製作段階と、建築現場で行う現場施工段階に分けられます。
建築現場で手順良く工事を進める為には、鉄骨製作段階の監理が重要になります。
鉄骨作製段階にも多くの検査が行われます。
1.鉄骨製作工場審査
2.現寸図の現寸検査
3.材料検査
4.組立加工の社内(自主)検査
5.溶接の社内(自主)検査
6.受入検査・製品検査
7.建築現場の建て方検査

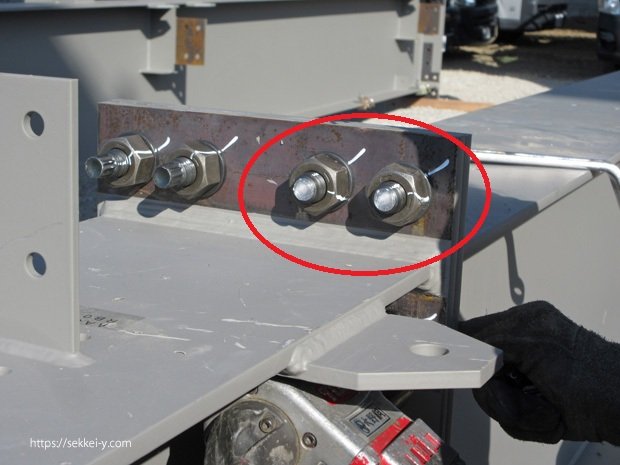

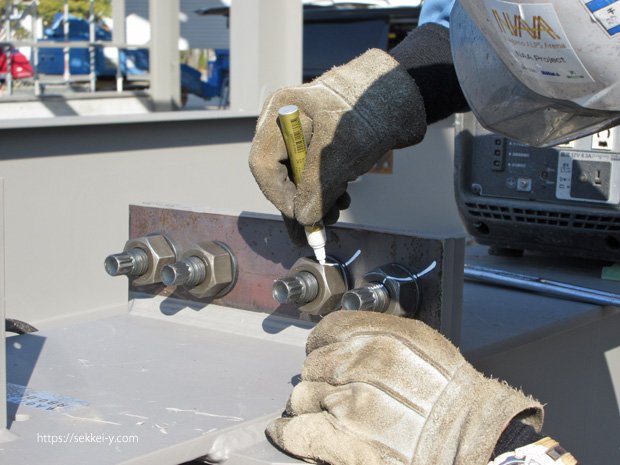

8.本締め検査
9.溶接検査
10.特定行政庁の中間検査

鉄骨の検査
鉄骨の設計から工場加工~現場施工の流れと各検査。

本日は、書類検査・対物検査に立会い、最終製品品質を検証する「鉄骨製品検査」についてUPします。
はじめに、会議室で説明を受けながら各検査結果・成績表の結果書類の確認です。

鉄骨製品検査成績表
各検査結果・成績表の書類の確認。
1.鉄骨製品検査成績表
2.社内検査成績表
3.溶接部検査報告書

続いて工場の加工場での製品検査です。
鉄骨部材の寸法・精度測定の検査です。

鉄骨造 製品検査

鉄骨造 製品検査
鉄骨の寸法・精度確認
約6mの長さに対して1㎜の誤差。
許容範囲内の「合格」
書類検査・現場検査の両方で確認です。
錆止め塗料の塗装状況確認をした後に、溶接の検査です。

鉄骨造 製品検査(溶接)

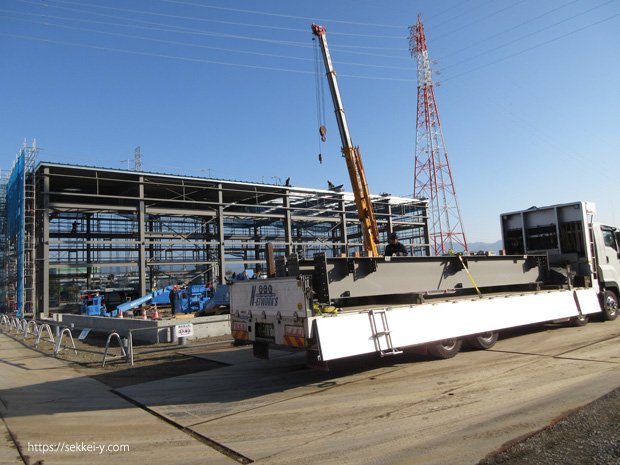

全ての検査をクリアし、鉄骨造の建築現場に鋼材が搬入され建て方が行なわれます。
建築現場では、柱・梁・筋交い・床板が設計図面通りの寸法・形状・配置で施工されていることを確認します。
このように、鉄骨造の建築の構造材においても、様々な検査・確認・現場監理を行っています。
明日のブログは、最後の溶接検査をUPさせて頂きます。

企業、事務所、工場、倉庫、店舗、飲食店、アパート、マンション、住宅、各種病院・歯科医院、公共建築などのデザイン・設計・監理。
耐震診断、耐震補強設計、耐力度調査、建築確認申請手続き、
特殊建築物定期報告書検査作成

山梨県甲府市
吉野聡建築設計室
山梨県 甲府市 徳行3-3-25
TEL 055-222-6644
FAX 055-222-6100
mail   yao@ruby.plala.or.jp
Web   https://sekkei-y.com
facebook https://www.facebook.com/yaosekkei
