建築設計図面を作成するツールとして毎日扱っている「建築ＣＡＤ」（キャド）
私が初めて触れたのは、今から16年前です。
それまでは、ドラフターに向かってシャーペンと定規を使って線を描いていました。
私が使っていた同タイプの「MUTOU]製のドラフター
建築CADはパソコンを使用して設計や製図をするシステムであり、製図作業や図面作成が時間はかかるが（経験によって変わる）正確に処理できること、編集が容易であること、データ化、ソフト間の互換性があることである。

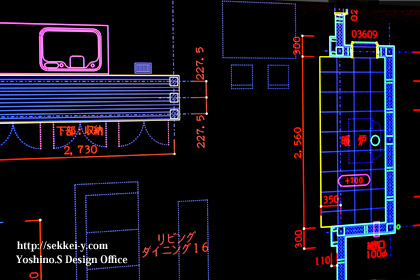

昨日のブログでUPしました「暖炉・薪ストーブをメインした家」の平面図
木造の住宅建築の1階の図面です。

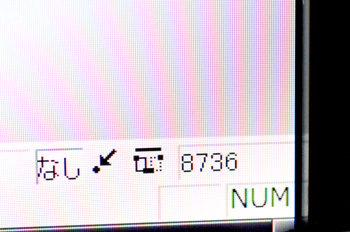

この１枚の設計図の中には8736本の線が描かれています。
１本1本 ㎜単位で描く設計図
デザインと納まり
工法やコスト、各種法律、そして耐久性や施工性も同時に考えます。
時には、頭の中は3D（立体）にしています。
そのような事を考え・想像しながら描く「建築設計図」
弊社にご依頼頂けるクライアントの皆様
設計図がどのようにして描かれているのか？
ご希望の皆様には「設計見学会」を行っています。
