木造建築の構造図（伏図）

建築CADを使って描く設計図

パソコンを使用して設計や製図をするシステムであり、精度の向上や編集が容易であること、データ化、ソフト間の互換性があることなど便利なソフトです。

2013年3月29日

建築CADで描く設計図

現在、さまざまな建築CADソフトがあります。

その中で、弊社では「DRA-CAD」を使用しています。

フリーソフトを使わずに、DRA-CADのようなシェアソフトを使う。

それには、大切な意味があります。

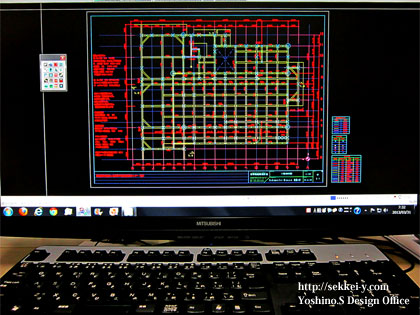

下記の写真は、私が使用しているPCとCADを使った木造建築の図面。

木造軸組工法の構造図（２階床伏図）です。

（モニター部分はぼかしています）

建築CADで描く　構造図

「床伏図」とは

床組の構造を表示した平面図

1階と2階の柱の位置を描き、胴差し、大梁、小梁、根太、火打梁などを描く。

床板、仕上げ材などを除いた状態を表示します。

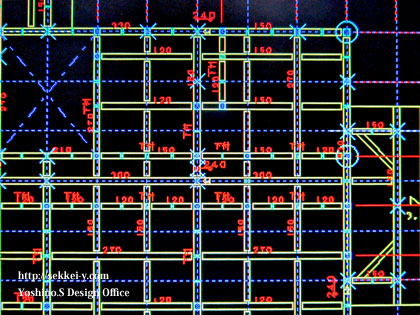

上記の写真を拡大した写真です。

２階床伏図

木造軸組工法の２階床伏図

実線・点線・記号・数字などを使って全てを表現します。

よって、図面内に描かれている線や数字・文字の全てに大切な意味があります。

また、建築の設計図を描くときには、立体的（3D）に想像しながら描いています。
